Conversione, pre digitale e cuffia bilanciata in architettura M8
M8x DAC usa due ES9038Q2M, stadio discreto bilanciato, HDMI I2S e uscita cuffia bilanciata per sistemi digitali di vertice.

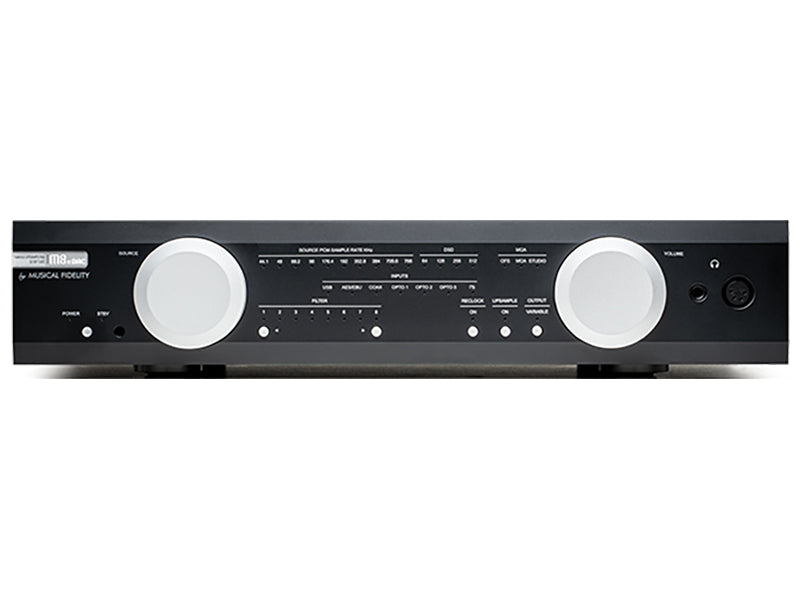

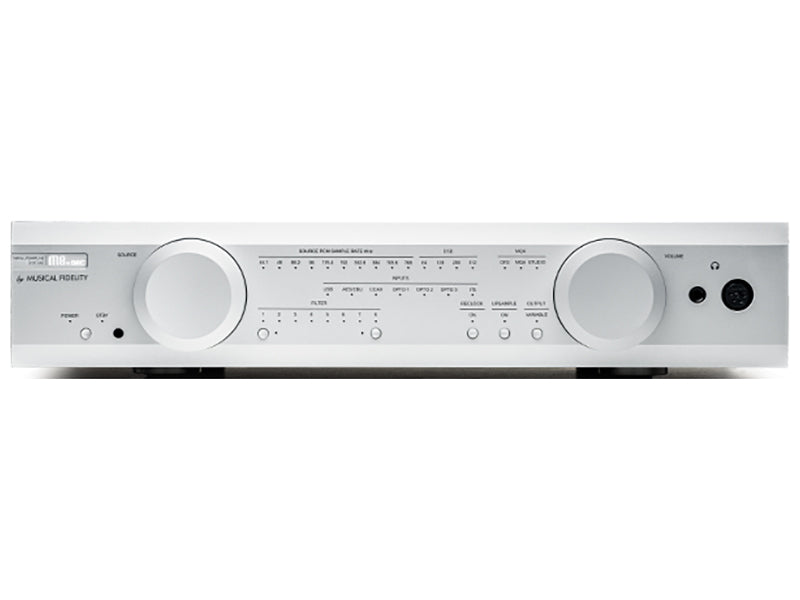

M8x DAC porta la piattaforma doppio Sabre della serie M6 in un'architettura analogica più ambiziosa. Due ES9038Q2M lavorano in doppio differenziale sotto il controllo di un Altera a 16 core; lo stadio d'uscita è interamente discreto e bilanciato. USB-B, AES/EBU, ottico, coassiale e HDMI I2S coprono trasporti diversi. RCA e XLR possono essere fissi o variabili, mentre la cuffia bilanciata dispone di un finale dedicato in classe A/B.
Caratteristiche principali
- Due ESS ES9038Q2M, PCM 32/768, MQA e DSD512
- Processore Altera MAX II a 16 core
- Stadio analogico bilanciato interamente discreto

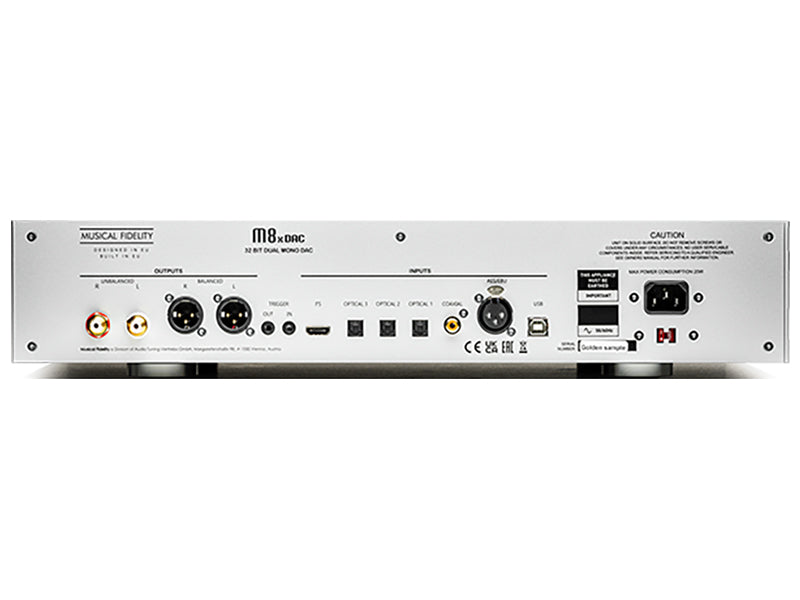

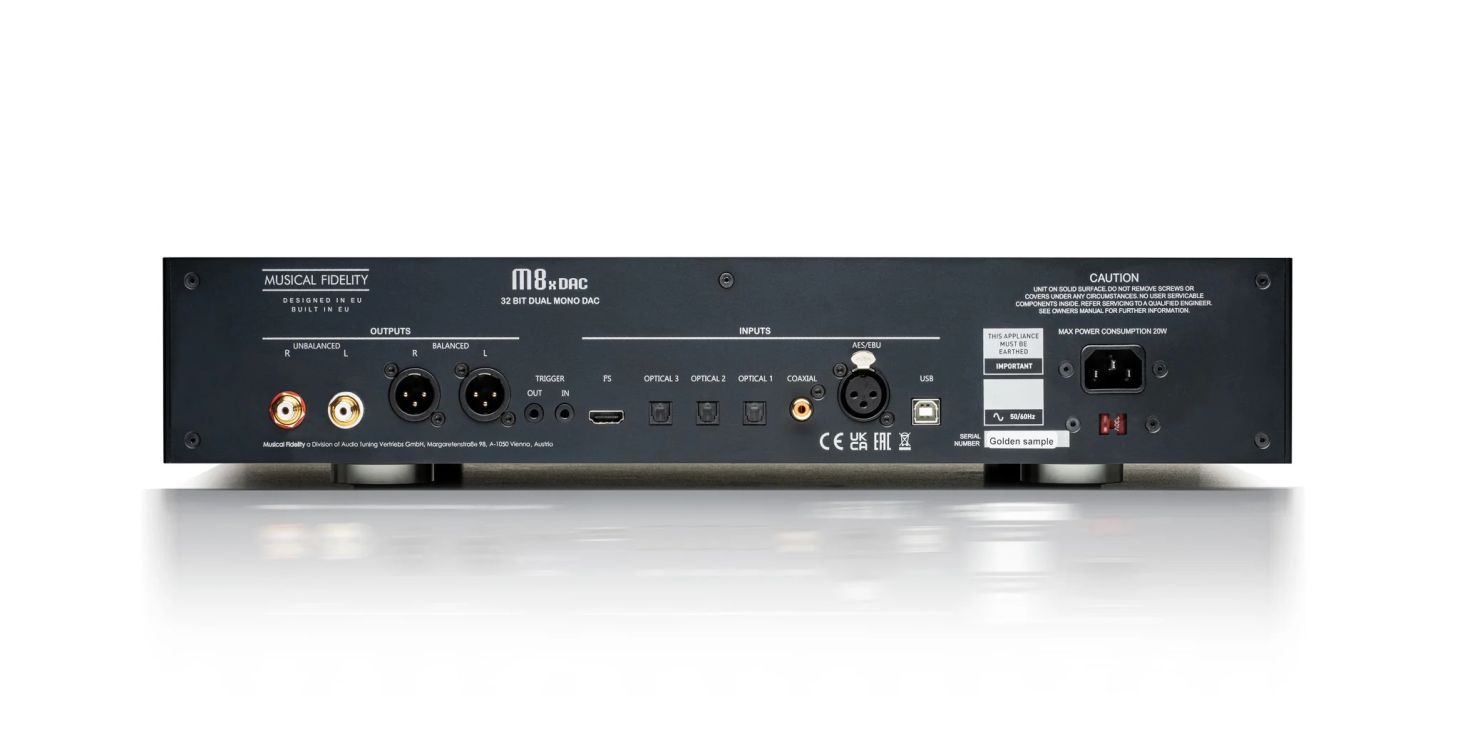

- Tre ottici, coassiale, AES/EBU, USB-B e HDMI I2S
- RCA/XLR fisse o variabili
- Uscita cuffia bilanciata discreta in classe A/B
Lo stadio analogico distingue il gradino M8
Il chip termina il processo digitale, ma il segnale deve ancora essere filtrato, bufferizzato e inviato al pre. M8x usa componenti discreti e un percorso bilanciato anziché affidare l'uscita a circuiti integrati generici. Il trasformatore incapsulato riduce l'irradiazione e alimenta una sezione più impegnativa. Qui il salto da M6x riguarda soprattutto ciò che avviene dopo la conversione.
HDMI I2S per trasporti compatibili
I2S separa dati, clock e selezione di parola invece di ricombinarli in un solo flusso S/PDIF. La porta HDMI usa soltanto il connettore fisico: non riceve audio ARC da un televisore. Poiché lo standard dei pin I2S non è universale, la compatibilità va verificata con il trasporto. Quando non coincide, AES/EBU, coassiale, ottico e USB restano alternative affidabili.
Diretto ai finali oppure attraverso un pre
L'uscita variabile consente di collegare M8x DAC a M8s 500S o a due 700M in un sistema solo digitale. Con vinile e sorgenti analogiche, M8s PRE resta necessario e il DAC va impostato su uscita fissa. Separare chiaramente le due modalità evita doppi controlli di volume o livelli incontrollati. La scelta dipende dalle sorgenti, non dal numero di telai desiderato.
Cuffie bilanciate come secondo sistema
Lo stadio cuffia completamente discreto gestisce un collegamento bilanciato e dispone di alimentazione più robusta rispetto a un'uscita accessoria. Permette di condividere DAC e sorgenti con l'impianto diffusori, mantenendo ascolto personale di alto livello. Impedenza e sensibilità della cuffia restano determinanti; bilanciato non significa automaticamente più adatto a ogni modello.
Formati e filtri non sostituiscono la sorgente
PCM 32/768, MQA e DSD512 descrivono i flussi accettati. Non migliorano un file mediocre né richiedono conversione preventiva. La qualità del trasporto, il clocking e la configurazione software restano rilevanti. M8x DAC è utile quando molte sorgenti digitali devono convergere e quando il sistema può sfruttare XLR, stadio discreto e cuffia bilanciata.
