10 ampere per un sistema pre/finale con sorgenti isolate
BPC10 è un condizionatore bilanciato da 10 A con 6 uscite su 3 zone isolate.
BPC10 è dimensionato per un sistema pre/finale con sorgenti isolate. Offre 6 uscite distribuite su 3 zone isolate e una corrente totale massima di 10 A, da ripartire secondo una zona da 1.550 VA e due da 200 VA. Il trasformatore toroidale bilanciato da 2.400 VA riduce il rumore di modo comune e separa i gruppi di prese; protezioni contro sovraccarico e sovratensione operano senza fusibili nel percorso di massa. La scelta deve partire dall'assorbimento reale, non dal numero di prese.
Caratteristiche principali
- 6 uscite su 3 zone isolate
- Corrente totale massima 10 A
- Trasformatore bilanciato 2.400 VA
- Protezione da sovraccarico e sovratensione
- Telaio in acciaio, frontale in alluminio
Il carico che lo distingue
La zona da 1.550 VA serve il finale, le due da 200 VA separano pre e sorgenti. Questa architettura rende BPC10 naturale per una catena a componenti separati, senza spendere capacità principale su apparecchi a basso assorbimento.
Tecnologia bilanciata

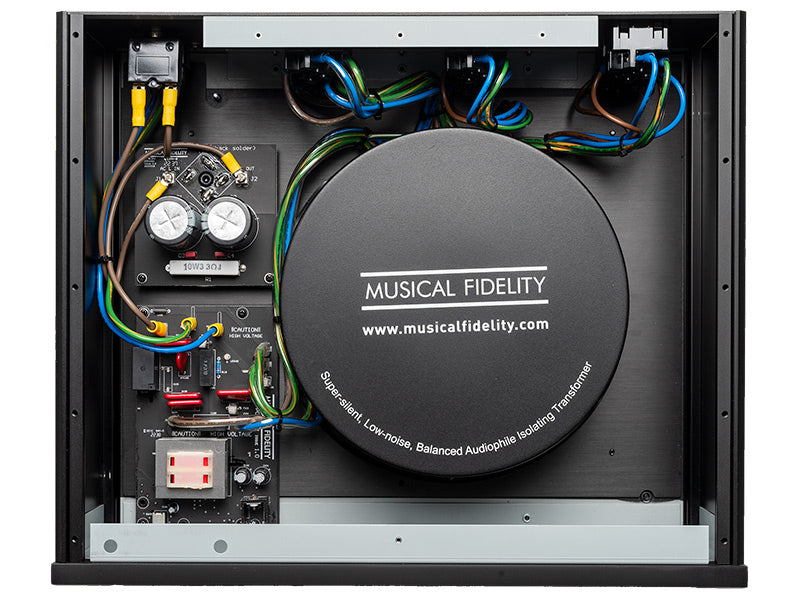

In un trasformatore bilanciato la tensione viene ripartita simmetricamente rispetto alla terra, così parte del rumore comune tende a cancellarsi. BPC10 spiega il principio per l'intera famiglia: non rigenera una nuova sinusoide e non corregge la tensione di rete come uno stabilizzatore attivo.
Protezione e messa a terra
Sovraccarico e sovratensione vengono sorvegliati senza inserire fusibili nella massa circuitale. Questo non sostituisce differenziale, terra efficace o protezioni dell'impianto domestico. Collegamenti, polarità e assorbimenti devono essere verificati da un installatore quando la potenza è elevata.
Distribuire prima di collegare

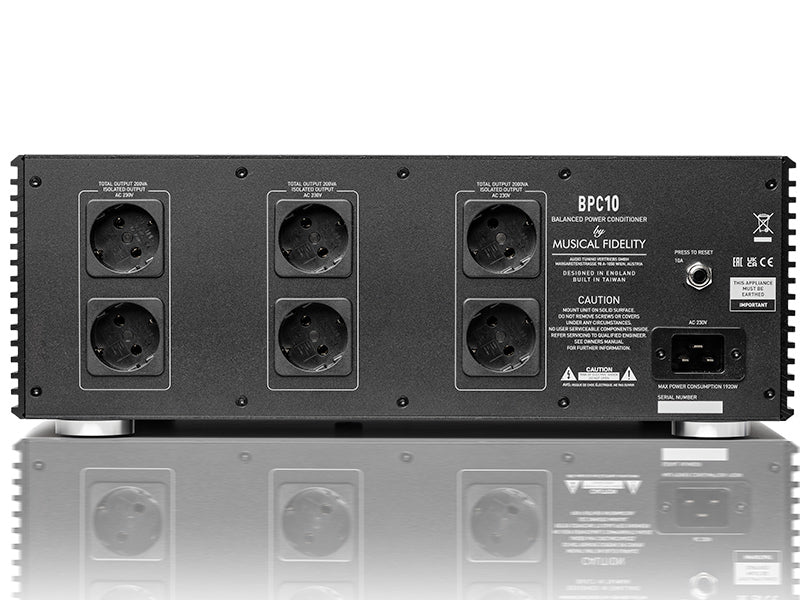

Le 3 zone non sono equivalenti a 3 ciabatte senza limite: condividono i 10 A totali e hanno la ripartizione dichiarata. Prima si assegna il carico maggiore al gruppo più capace, poi si separano sorgenti digitali, analogiche e controllo. Lasciare margine è preferibile a lavorare sulla soglia.
Telaio e collocazione

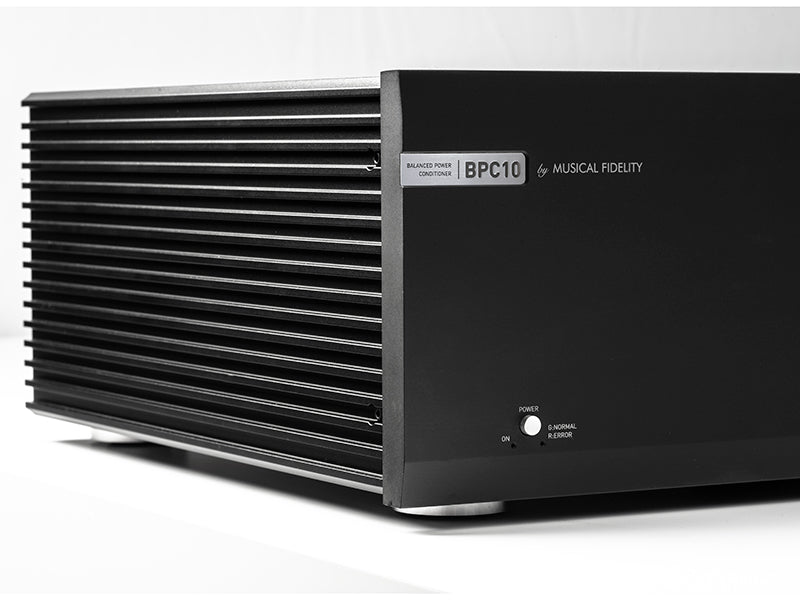

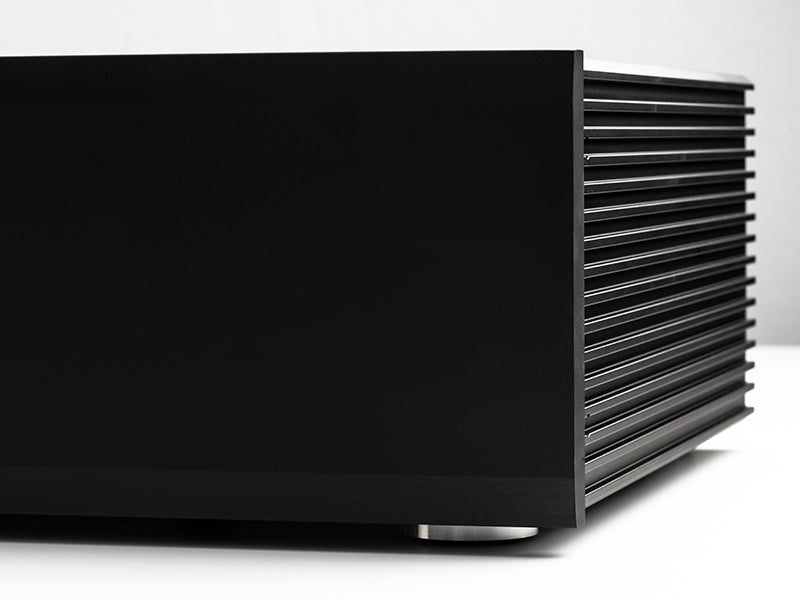

Il trasformatore porta peso e genera campo magnetico: BPC10 pesa 33 kg. Il telaio in acciaio con frontale in alluminio scherma le interferenze, ma richiede un ripiano stabile, aria libera e distanza da testine phono o cavi sensibili. Se il finale supera da solo la capacità della zona principale, il passaggio a BPC16 è più corretto che distribuire lo stesso apparecchio fra prese diverse. Un componente con un solo cavo non deve mai essere sdoppiato con adattatori. In una catena pre/finale, il gruppo principale riceve l'amplificatore e i due rami minori possono dividere conversione digitale e sorgente analogica. Sei prese evitano una ciabatta supplementare e permettono una topologia leggibile nel rack. La portata da 10 A è adatta a un sistema separato importante, purché il finale rientri nei 1.550 VA assegnati.
