Diffusore da pavimento ibrido del tutto passivo, proposto in coppia: un pannello elettrostatico XStat CLS largo 23 cm lavora sopra due woofer da 20,3 cm con cono in alluminio. È pensato per l'ascolto stereo in un ambiente domestico.
Classic ESL 9: pannello e sezione bassi
Il Classic ESL 9 fa parte della serie Masterpiece di MartinLogan ed è un progetto senza amplificazione interna: tutto il segnale arriva dall'amplificatore dell'impianto, per il quale il costruttore consiglia da 20 a 400 W per canale. Il pannello curvilineo è alto 112 cm, offre 2.576 cm² di superficie radiante e riproduce tutto ciò che sta sopra i 380 Hz; al di sotto entrano in gioco i due woofer. La risposta dichiarata va da 34 a 23.000 Hz entro ±3 dB, con una sensibilità di 90 dB.
Gli statori MicroPerf hanno fori più fitti e lasciano scoperta quasi il doppio della membrana rispetto a un pannello tradizionale di pari misura, mentre i distanziali trasparenti ClearSpar tengono costante la tensione della pellicola incollata sotto vuoto. Il telaio AirFrame Blade, in lega di alluminio estrusa, irrigidisce il pannello e lo isola dal mobile. Come ogni elettrostatico il pannello è un dipolo: irradia poco verso i lati, quindi eccita meno le pareti laterali, e molto verso il retro, da cui arriva l'ambienza.
I due woofer sono montati in opposizione, uno rivolto in avanti e uno all'indietro, soluzione che riduce le vibrazioni del mobile fra 34 e 100 Hz; un condotto reflex a fessura sul retro completa il carico e fa anche da rinforzo interno. MartinLogan suggerisce di lasciare almeno 20 cm fra il retro del mobile e la parete e circa 75 cm fra parete e pannello. Il crossover Vojtko è assemblato a mano con bobine in aria e condensatori a film. I morsetti sono doppi, per bi-wiring o biamplificazione, e il pannello è alimentato da un piccolo alimentatore in continua a bassa tensione.
Caratteristiche
- Risposta in frequenza: 34-23.000 Hz (±3 dB)
- Sensibilità: 90 dB (2,83 V a 1 m)
- Impedenza: 4 ohm nominali, 0,8 ohm a 20 kHz
- Amplificazione consigliata: da 20 a 400 W per canale
- Frequenza di incrocio: 380 Hz
- Dispersione orizzontale: 30°
- Pannello elettrostatico: XStat CLS da 112 x 23 cm, area radiante 2.576 cm²
- Woofer: due da 20,3 cm in alluminio su cestello pressofuso, uno frontale e uno posteriore
- Carico dei bassi: reflex con condotto a fessura posteriore
- Crossover: Vojtko con trasformatore audio dedicato, bobine in aria e a lamierini, condensatori in poliestere
- Morsetti: due coppie serrabili a mano, predisposte per il bi-wiring
- Alimentazione del pannello: alimentatore in continua a bassa tensione, 2 W al massimo
- Dimensioni (A x L x P): 152 x 26,4 x 64,6 cm
- Peso: 35,4 kg ciascuno
- Confezione: venduti in coppia

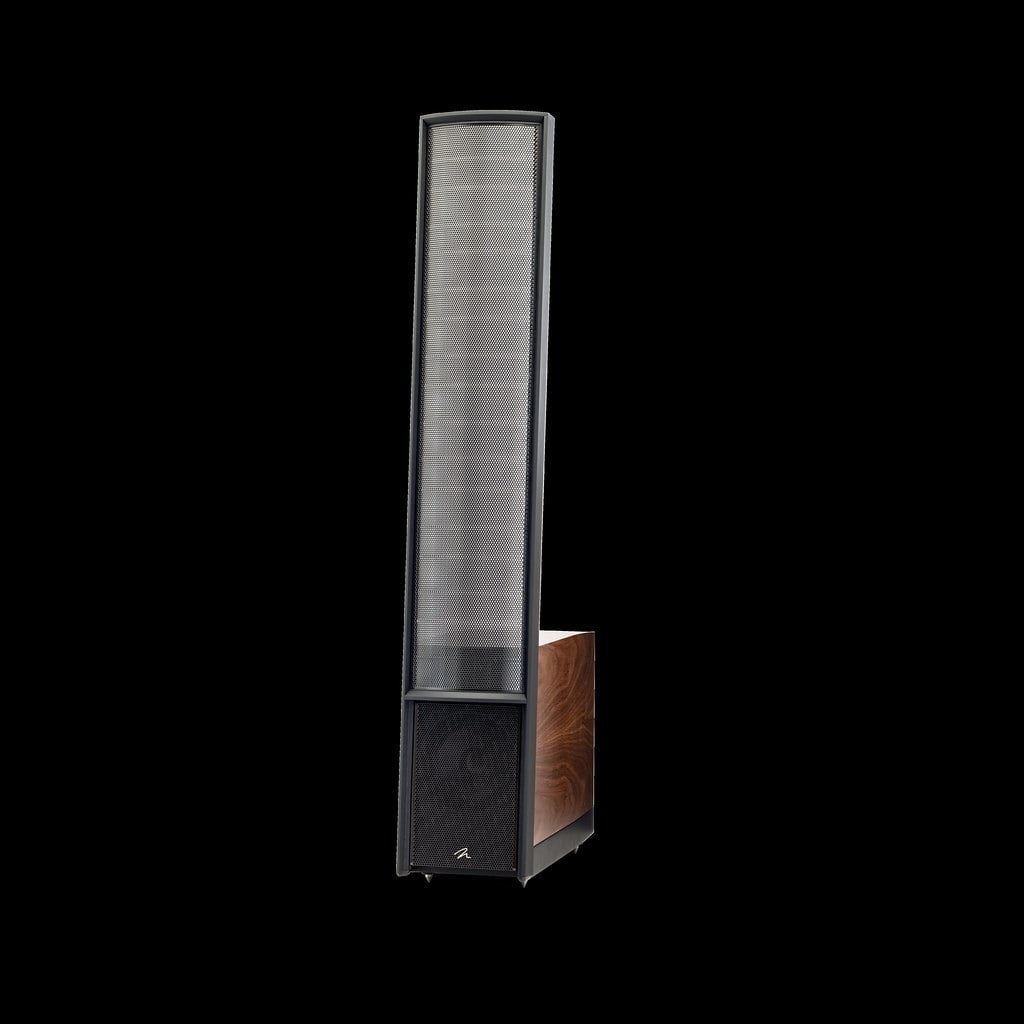

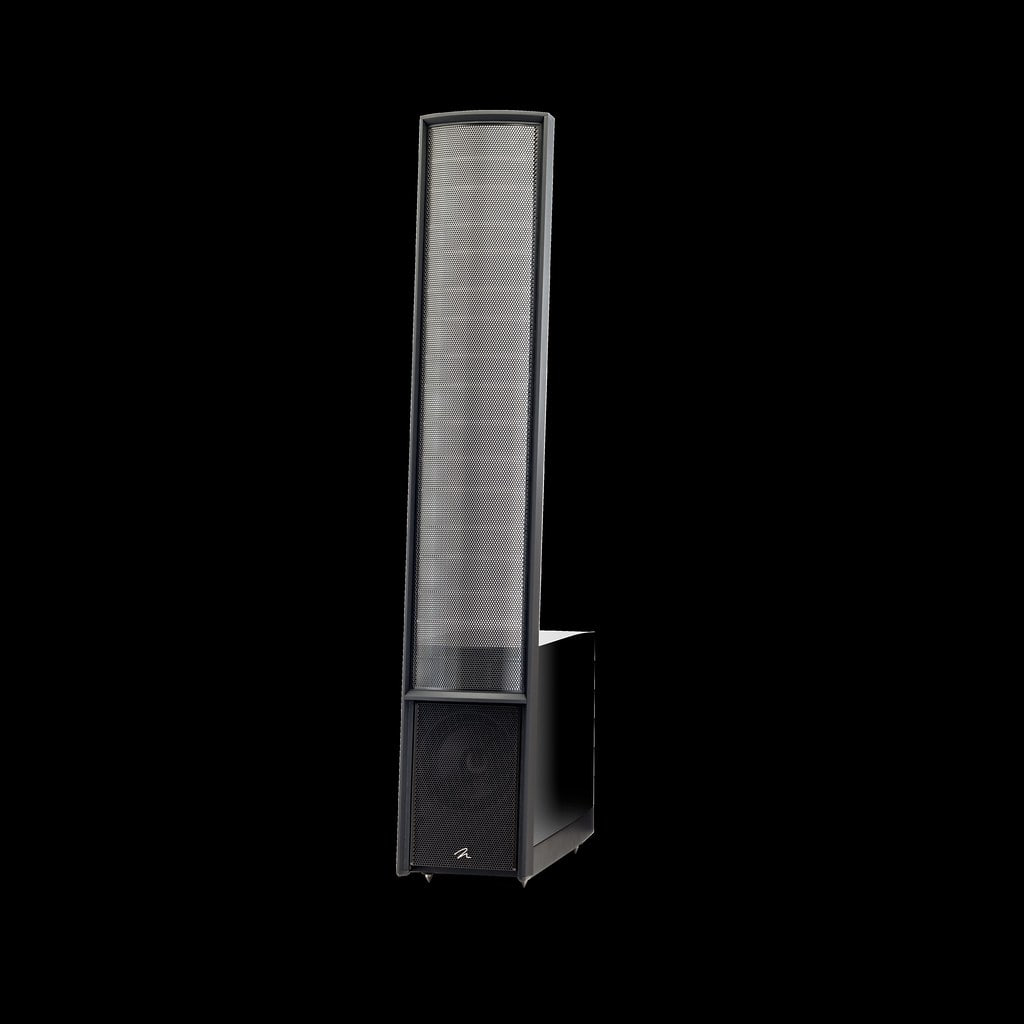

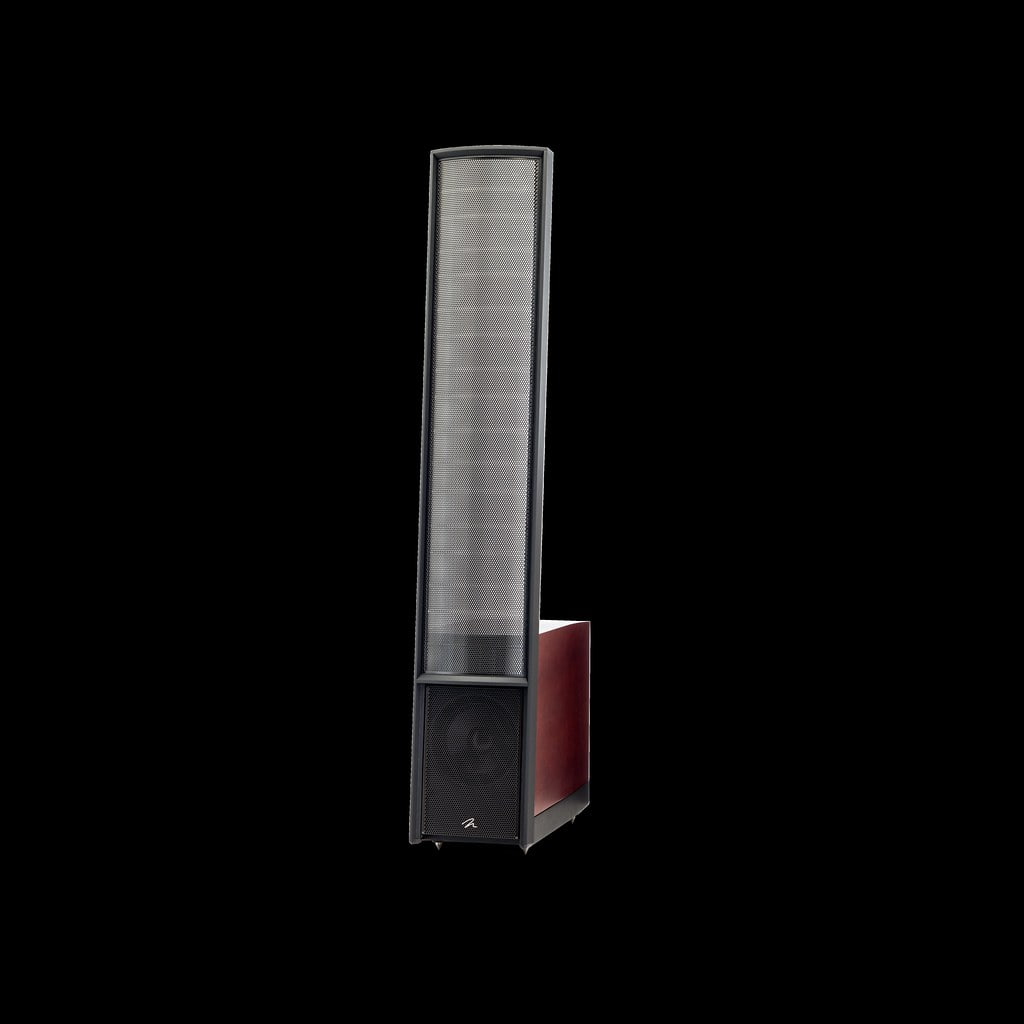

- Finiture: nero laccato, ciliegio, noce
