Finale stereo bilanciato per la Serie 5000
M-5000 è il finale di potenza Yamaha della Serie 5000, con amplificazione flottante e bilanciata, struttura simmetrica, trasformatore toroidale e possibilità di funzionamento stereo o mono.
La progettazione è centrata sulla stabilità elettrica e meccanica: i canali sono disposti in modo speculare, il grande trasformatore è montato su una base in ottone e il percorso di potenza utilizza collegamenti a bassa impedenza. I level meter sul frontale mostrano l'andamento dinamico senza modificare l'impostazione essenziale di un finale privo di funzioni superflue.
Caratteristiche principali
- 100 W + 100 W su 8 ohm e 200 W + 200 W su 4 ohm.
- Configurazione mono con potenza fino a 400 W su 8 ohm.
- Amplificazione flottante e bilanciata con disposizione simmetrica dei canali.
- Grande trasformatore toroidale montato su base in ottone da 3 mm.
- Percorso a bassa impedenza con cablaggi di sezione elevata e collegamenti a vite.
- Piedini in ottone utilizzabili con punta o base di protezione.
- Level meter analogici dietro vetro Asahi spesso 7 mm.
- Terminali diffusori montati nella parte superiore del pannello posteriore.
Amplificazione flottante e bilanciata
Lo stadio di potenza è completamente flottante rispetto alla massa e utilizza una configurazione bilanciata dall'ingresso all'uscita. Questa architettura riduce l'influenza del rumore di terra e mantiene simmetriche le due metà del circuito, con l'obiettivo di migliorare separazione, rapporto segnale-rumore e risposta ai transienti.
Potenza stereo e mono
In configurazione stereo M-5000 eroga 100 W + 100 W su 8 ohm e 200 W + 200 W su 4 ohm. Quando viene utilizzato in modalità mono la potenza dichiarata raggiunge 400 W su 8 ohm, possibilità utile nei sistemi in cui si impiega un finale dedicato per ciascun diffusore o serve maggiore riserva su un singolo canale.
Trasformatore e alimentazione

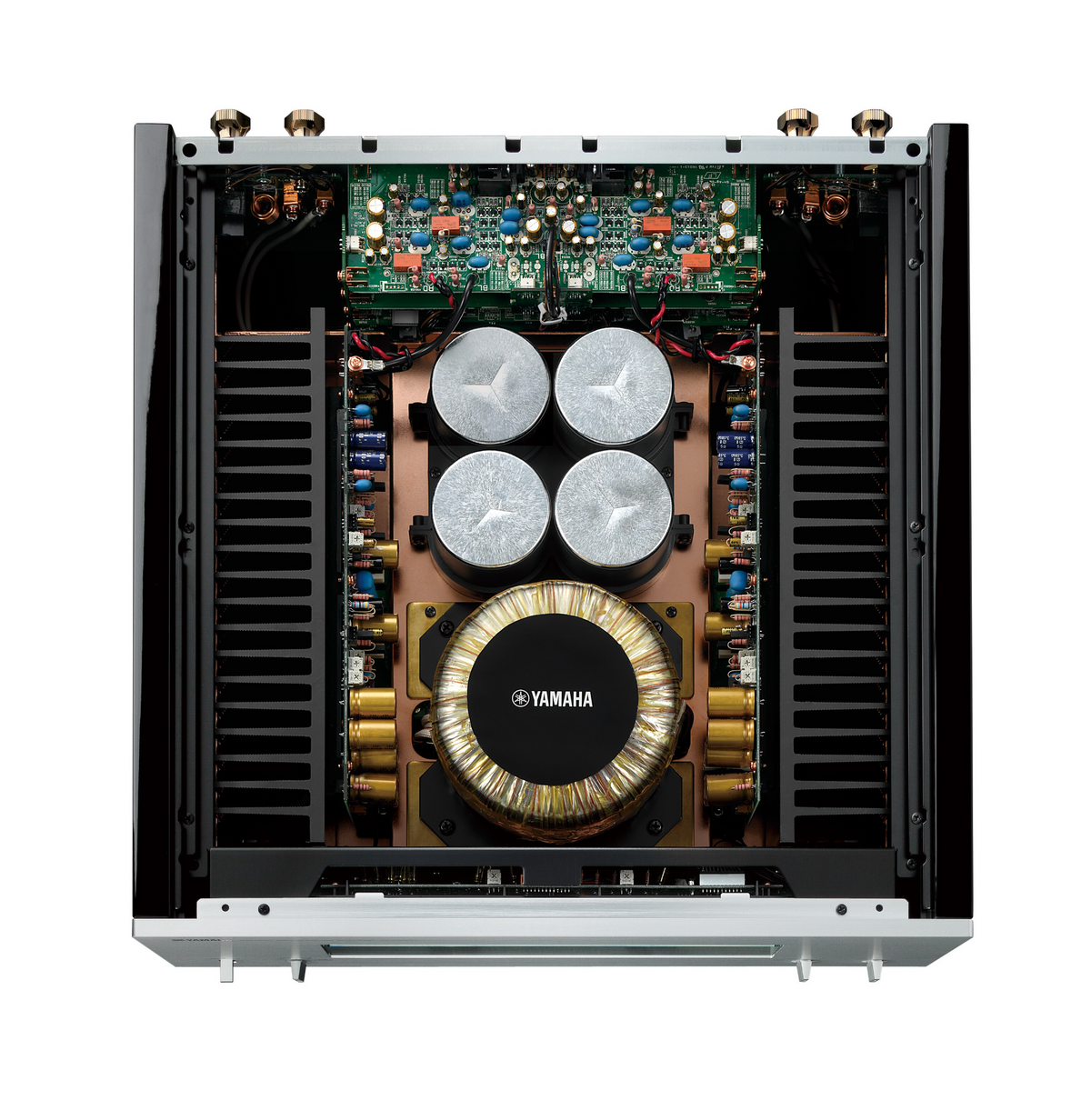

Il grande trasformatore toroidale è sostenuto da una base in ottone spessa 3 mm che controlla la trasmissione delle vibrazioni al telaio. L'alimentazione è collocata al centro di una struttura simmetrica, così i due canali ricevono percorsi equivalenti e il peso dell'apparecchio rimane distribuito in modo equilibrato.
Bassa impedenza e cablaggi
Yamaha utilizza cablaggi di grande sezione e collegamenti a vite nei punti in cui la resistenza di contatto potrebbe influire sull'erogazione di corrente. Il concept a bassa impedenza riduce le perdite tra alimentazione e stadio finale e permette di mantenere più stabile il pilotaggio dei diffusori nei passaggi a forte richiesta dinamica.
Isolamento meccanico
I piedini in ottone possono essere utilizzati con punta oppure con base di protezione, adattando il contatto alla superficie di appoggio. La struttura rigida e il fissaggio dei componenti più pesanti limitano le vibrazioni interne, evitando che trasformatore e dissipatori trasferiscano energia meccanica alle sezioni sensibili del circuito.
Level meter e costruzione

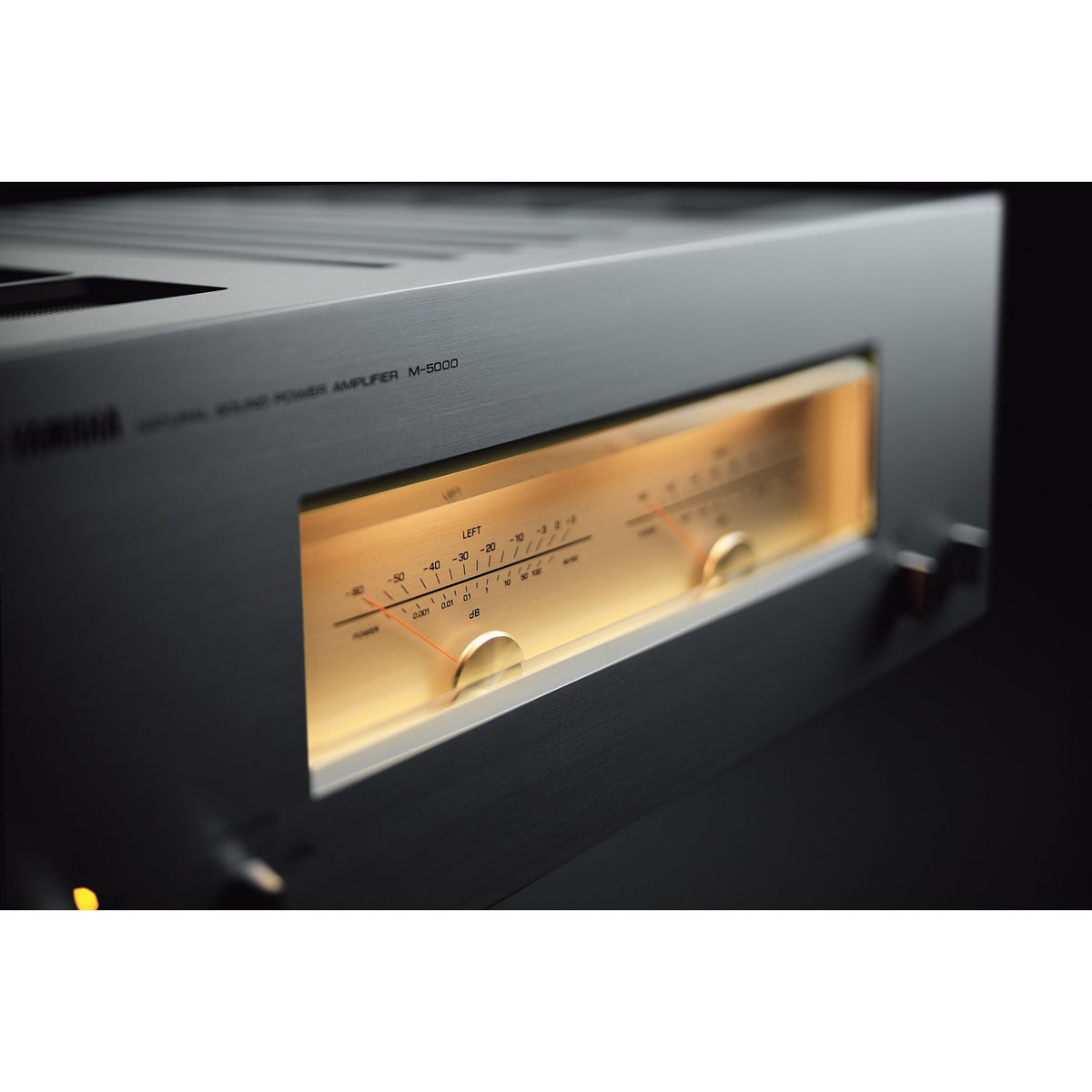

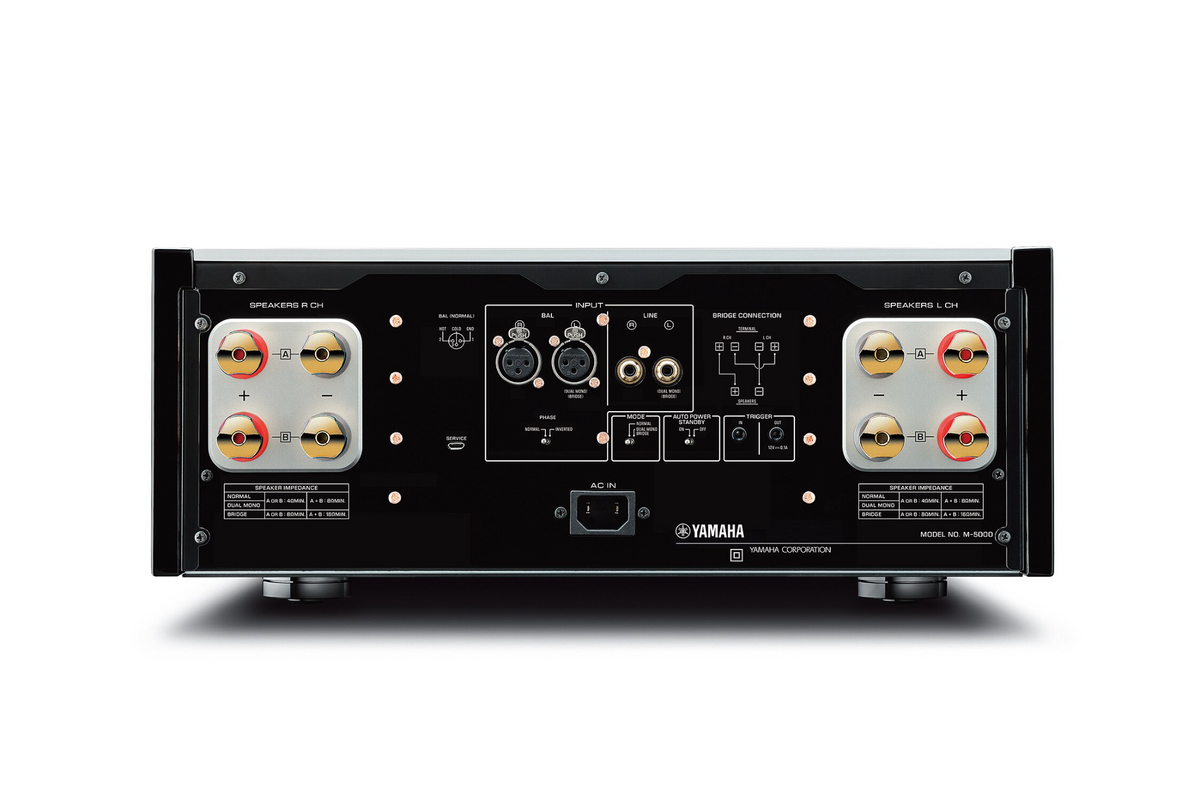

I due level meter analogici sono protetti da vetro Asahi spesso 7 mm e visualizzano la dinamica del segnale in uscita. Sul retro i terminali dei diffusori sono collocati nella parte superiore per rendere più agevole il serraggio di cavi importanti, dettaglio coerente con un finale pensato per installazioni Hi-Fi di fascia alta.
