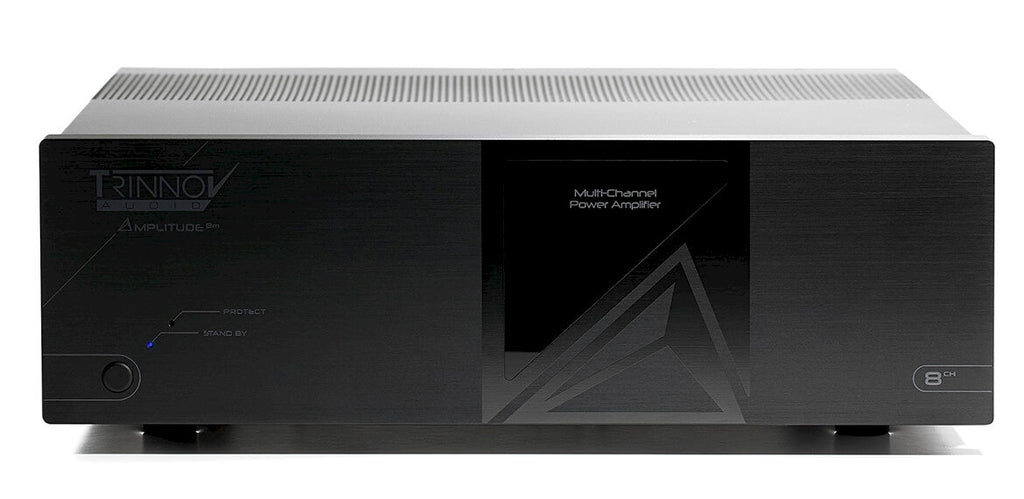

Otto canali di amplificazione Classe D ad alta potenza
Trinnov Amplitude8 e un finale di potenza a 8 canali progettato per sistemi home theater multicanale, con potenza continua fino a 500 W per canale su carichi da 2 ohm.
L'architettura riunisce due blocchi di amplificazione a quattro canali nello stesso telaio, ciascuno con alimentazione lineare dedicata. Gli ingressi bilanciati e il livello di sensibilita sono pensati per l'integrazione con i processori Altitude. Codice prodotto THOM003688.
Caratteristiche principali
- 8 canali di amplificazione in Classe D
- 225 W RMS per canale su 8 ohm
- 375 W RMS per canale su 4 ohm
- 500 W RMS per canale su 2 ohm
- Ingresso bilanciato XLR per ciascun canale
- Impedenza di ingresso 47 kohm per fase
- Doppia alimentazione con due connessioni AC
- Garanzia standard di 5 anni
Potenza su 8, 4 e 2 ohm
Ogni canale eroga 225 W RMS su 8 ohm, 375 W RMS su 4 ohm e 500 W RMS su 2 ohm, con specifica da 20 Hz a 20 kHz allo 0,05% THD+N. La struttura a due sezioni indipendenti consente di alimentare tutti gli otto moduli da due trasformatori toroidali dedicati.
Prestazioni audio
La risposta in frequenza dichiarata e +/-0,5 dB da 0 Hz a 20 kHz ed e indipendente dal carico. Il rapporto segnale-rumore e 125 dB A-weighted riferito alla potenza nominale, mentre il fattore di smorzamento supera 6000 a 100 Hz e 2000 nell'intervallo da 20 Hz a 20 kHz.

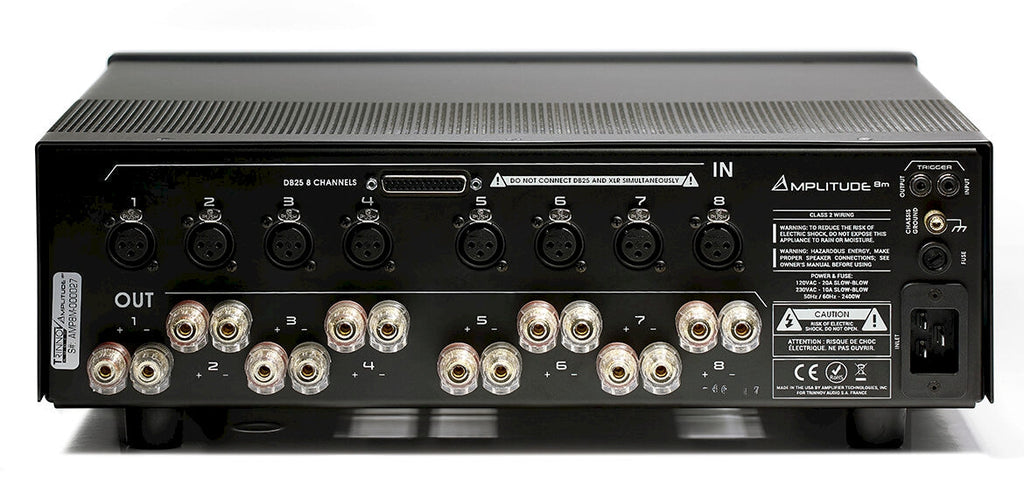

Ingressi bilanciati e uscite diffusori
Ogni canale dispone di un ingresso XLR bilanciato con impedenza di 47 kohm per fase e sensibilita di 6,15 V RMS, pari a +18 dBu, per ottenere 225 W su 8 ohm. Le uscite utilizzano morsetti a cinque vie dedicati a ciascun canale.
Integrazione con i processori Altitude
Il livello d'ingresso di Amplitude8 e abbinato a quello d'uscita di Altitude32 per ottimizzare gamma dinamica e rumore di fondo. La connessione puo essere realizzata con otto cavi XLR indipendenti oppure, nelle installazioni compatibili, con un singolo collegamento D-Sub a otto canali.
Doppia alimentazione e raffreddamento
Le due sezioni di amplificazione hanno alimentazioni separate e richiedono due connessioni alla rete elettrica. L'alimentazione accetta 117 o 230 V AC a 50/60 Hz; il consumo massimo a pieno carico e indicato in 1,8 kW per ciascuna sezione. Il raffreddamento e per convezione, senza ventole interne.
Dimensioni, peso e installazione
Il telaio misura 443 x 186,5 x 502 mm. Il peso netto dichiarato e 48 kg, mentre il peso di spedizione e 59 kg. Sono disponibili ingresso e uscita trigger 12 V e la garanzia standard e di 5 anni, trasferibile secondo le condizioni del produttore.
