Controllo esterno analogico del motore del giradischi, per 33 e 45 giri
L'ADS (Analog Drive System) è un'unità esterna che alimenta e controlla il motore del giradischi. Dal pannello frontale si avvia e si ferma il piatto, si sceglie fra 33 e 45 giri e si ritocca la velocità di ciascuna delle due.

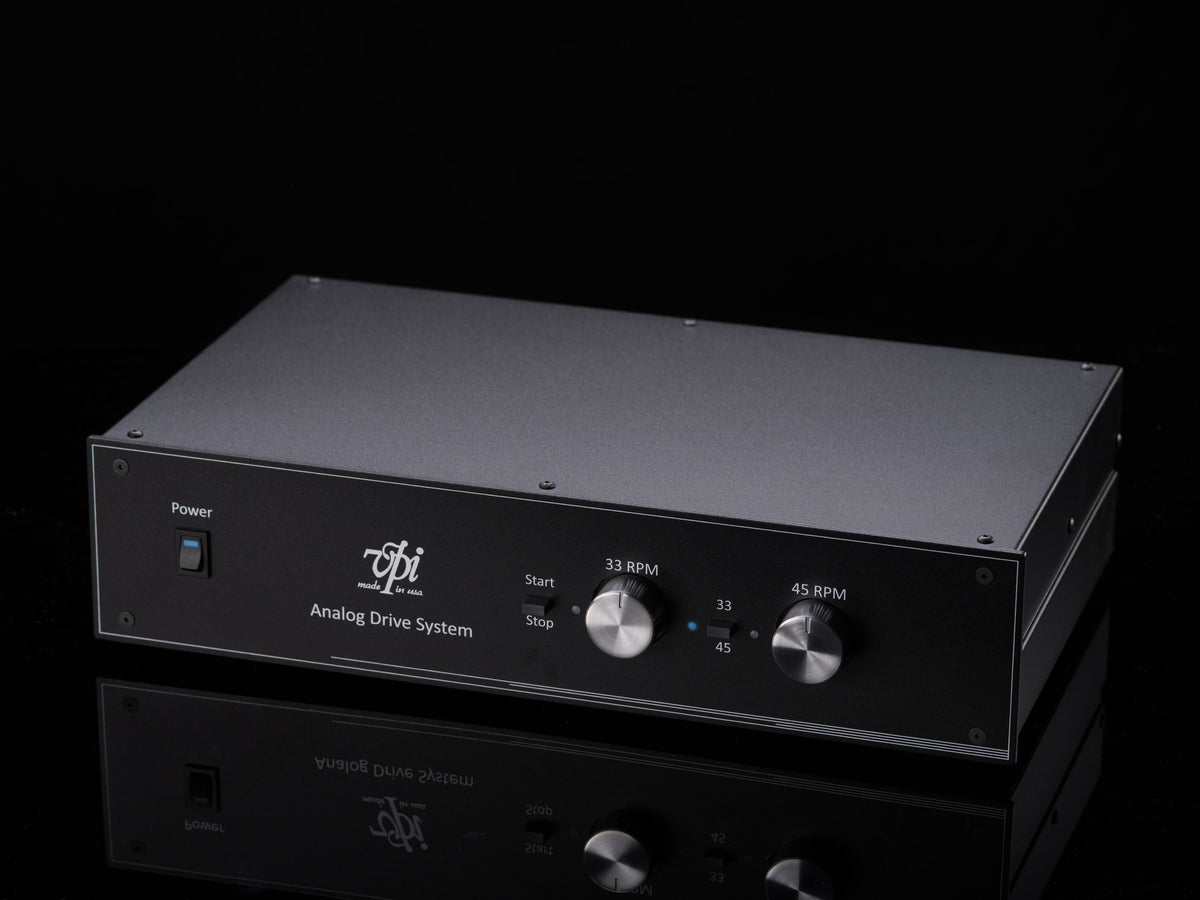

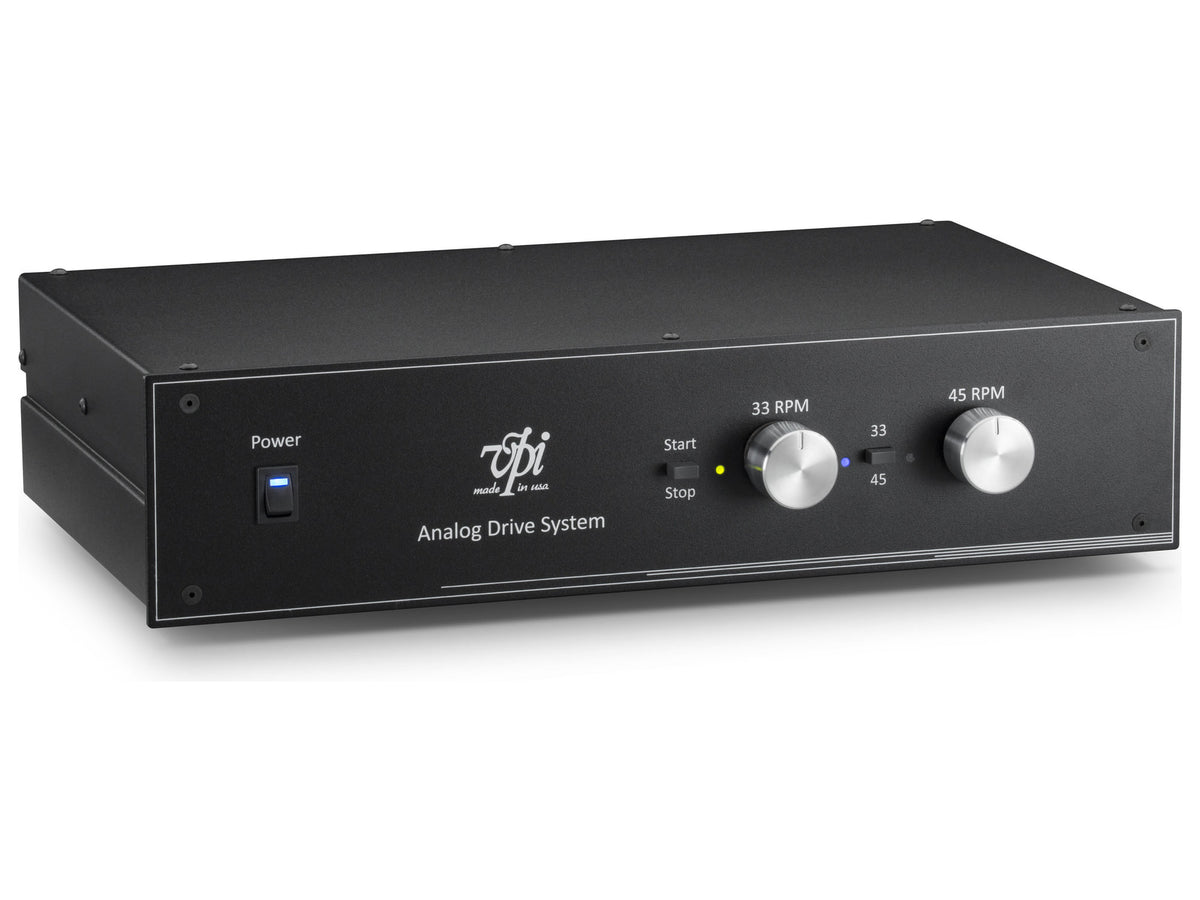

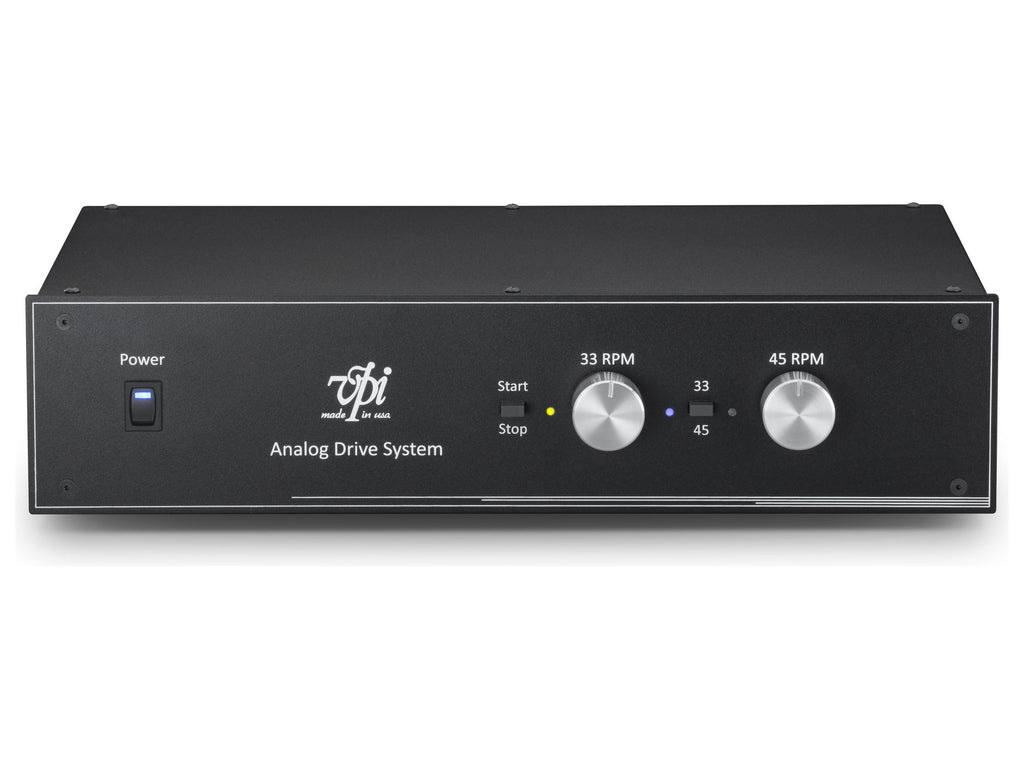

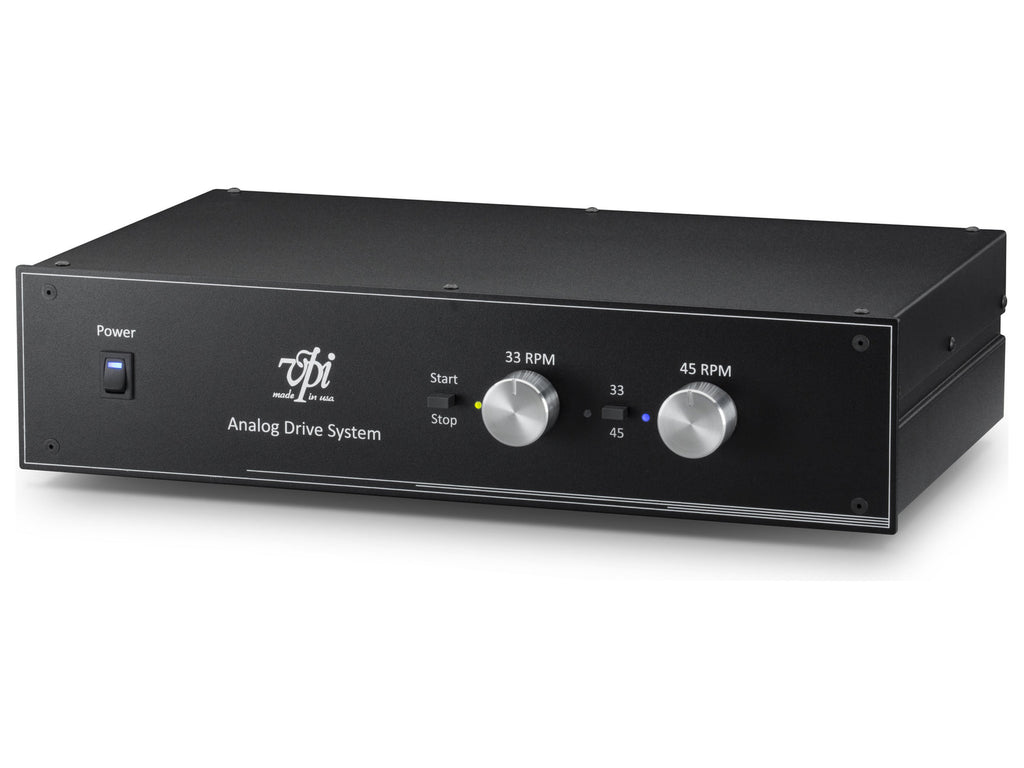

Il circuito comprende due generatori di frequenza interamente analogici, a basso rumore e bassa distorsione, e un amplificatore in Classe A/B ad alta corrente, accoppiato tramite trasformatore all'uscita verso il giradischi. Anche la logica di controllo è analogica, per contenere il rumore. Sul frontale si trovano il pulsante Run/Stop, un pulsante a due posizioni per selezionare la velocità e due manopole di regolazione separate, una per i 33 e una per i 45 giri: ognuna ha uno scatto centrale tarato in fabbrica e permette una correzione continua di +/- 3 Hz. I LED blu accanto alle manopole mostrano a colpo d'occhio la velocità impostata.
Caratteristiche principali
- Due generatori di frequenza analogici
- Amplificatore in Classe A/B ad alta corrente, con uscita a trasformatore
- Pulsante Run/Stop e selettore 33/45 giri sul frontale
- Regolazione fine separata per le due velocità: +/- 3 Hz
- Indicatori a LED blu della velocità
- Potenza di uscita: 15 W
Dati tecnici

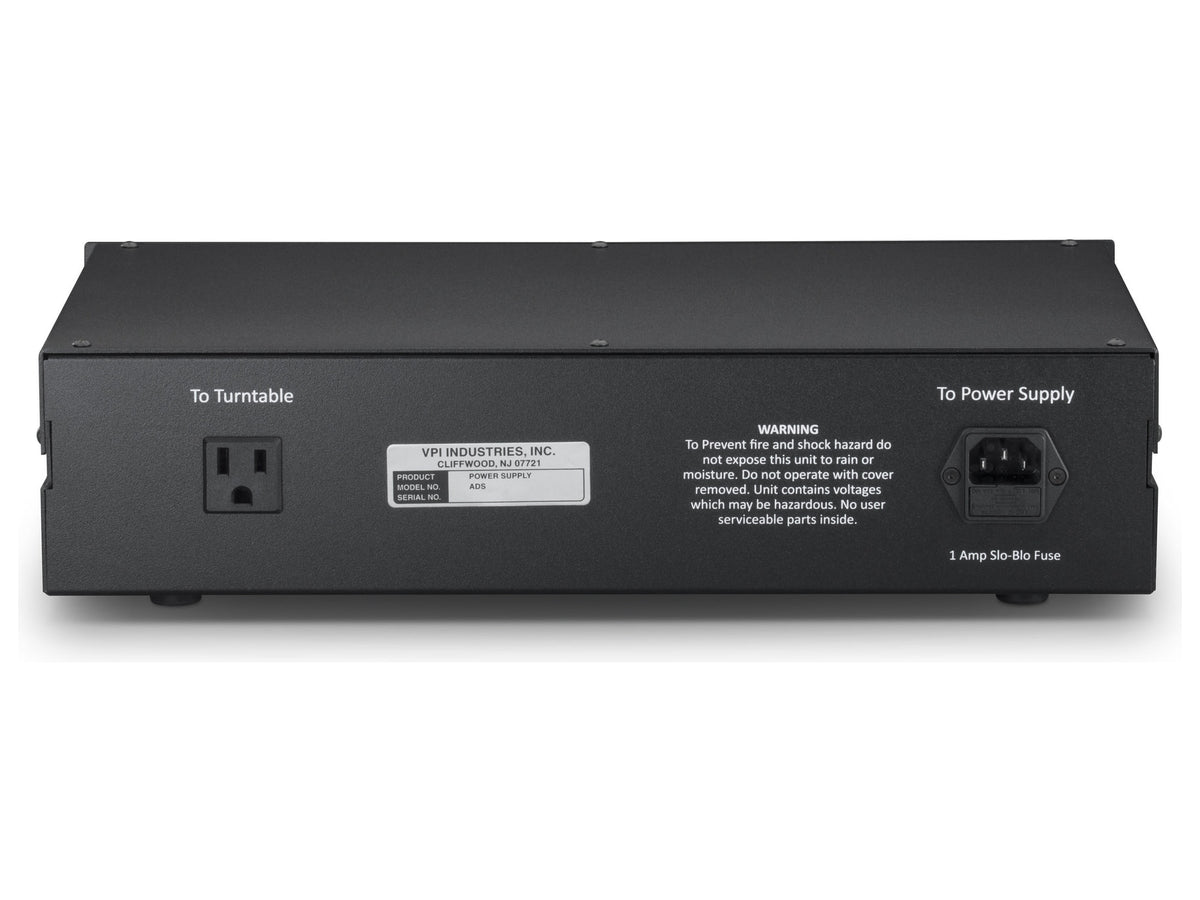

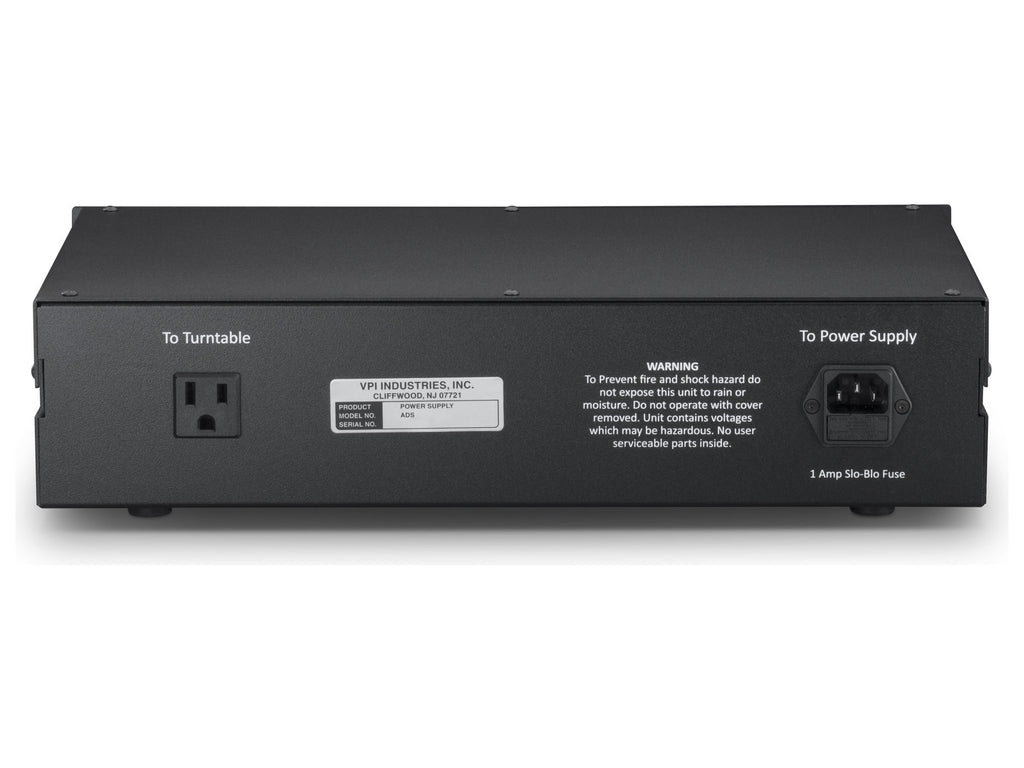

La tensione di rete è 115 o 230 V CA, impostata in fabbrica, con frequenza di 50/60 Hz; il fusibile è da 1 A ritardato (Slo-Blo). L'uscita, anch'essa a 115 o 230 V CA, eroga 120/240 V CA all'avvio e 90/180 V CA a regime. Nella configurazione a 60 Hz lo scatto centrale vale 60 Hz per i 33 giri e 81 Hz per i 45 giri; in quella a 50 Hz vale 50 Hz e 68 Hz.
Dimensioni e peso
L'ADS misura circa 406 x 102 x 305 mm (larghezza x altezza x profondità) e pesa circa 4,5 kg.
