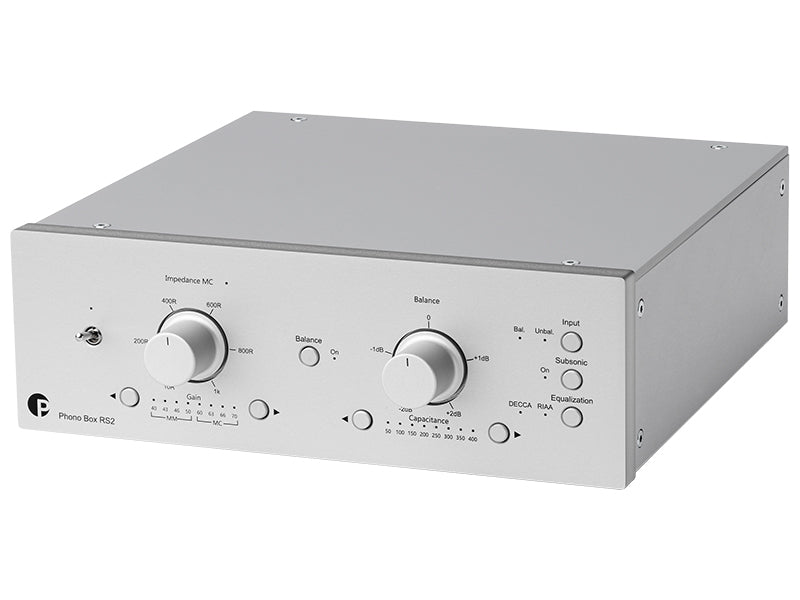

Il Phono Box RS2 è un preamplificatore phono per testine MM e MC, bilanciato dall'ingresso all'uscita e realizzato solo con componenti discreti, con equalizzazione passiva RIAA e DECCA e carico della testina regolabile mentre il disco suona.
Phono Box RS2: il circuito e le regolazioni

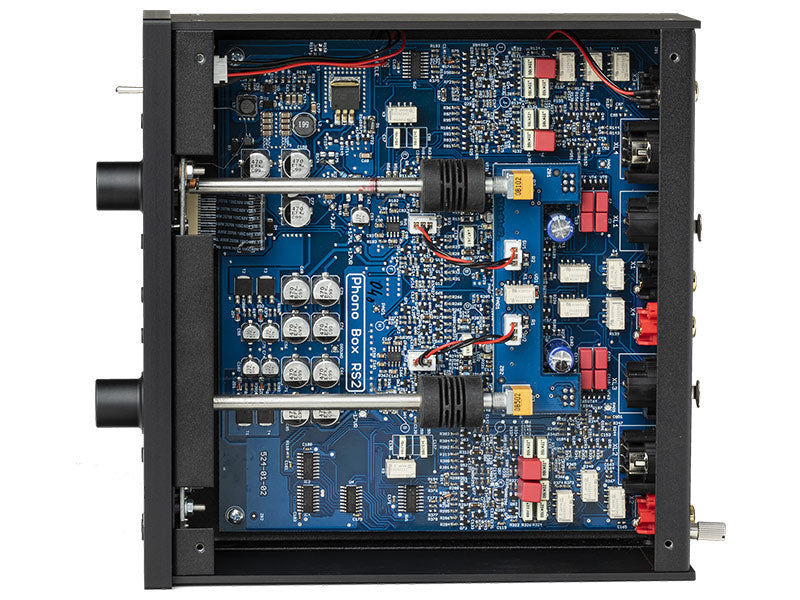

Nel percorso del segnale non c'è alcun amplificatore operazionale: l'amplificazione è affidata a transistor, resistenze e condensatori singoli, una strada che richiede molti più componenti e un progetto più lungo ma che Pro-Ject ritiene più neutra e dinamica. Lo schema è dual mono e realmente bilanciato: le due metà del segnale di ciascun canale, positiva e negativa, hanno ognuna la propria sezione di amplificazione, e il rumore raccolto lungo il collegamento viene cancellato per differenza.
L'equalizzazione è passiva e suddivisa in due stadi, sia per la curva RIAA sia per quella DECCA: una soluzione che migliora l'adattamento di impedenza e contiene lo scarto dalla curva ideale entro 0,4 dB tra 20 Hz e 20 kHz. È presente un filtro subsonico che interviene a 20 Hz con pendenza di 18 dB per ottava.

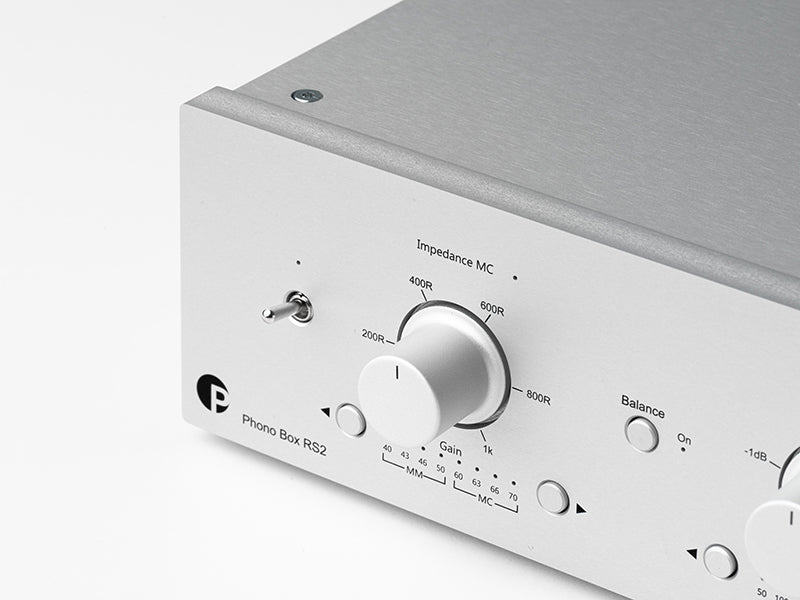

Il guadagno si imposta su quattro valori per le MM, da 40 a 50 dB, e su quattro per le MC, da 60 a 70 dB, con 6 dB in più quando si usano i collegamenti XLR. L'impedenza di carico può restare fissa a 47 kohm oppure variare in modo continuo tra 10 e 1000 ohm con un potenziometro, anche durante l'ascolto, così da sentire subito l'effetto; la capacità si sceglie tra otto valori da 50 a 400 pF. Un secondo potenziometro corregge il bilanciamento tra i canali di 2 dB verso sinistra o verso destra, per centrare la scena.
Il telaio è in acciaio ed è rivestito da pannelli di alluminio avvitati, una costruzione rigida che scherma dalle interferenze. Ingressi e uscite sono disponibili sia su RCA sia su XLR. L'alimentazione arriva da un alimentatore esterno da 20 V; chi vuole andare oltre può sostituirlo con un alimentatore lineare della gamma Power Box di Pro-Ject.
Caratteristiche
- Testine compatibili: MM e MC
- Impedenza d'ingresso: 47 kohm fissa oppure variabile da 10 a 1000 ohm
- Capacità di carico: selezionabile da 50 a 400 pF a passi di 50 pF
- Guadagno MM: 40, 43, 46 o 50 dB su RCA, 6 dB in più su XLR
- Guadagno MC: 60, 63, 66 o 70 dB su RCA, 6 dB in più su XLR
- Rapporto segnale/rumore: MM a 40 dB 89 dB pesato A (10 mV); MC a 60 dB 79 dB pesato A (1 mV)
- Distorsione armonica: sotto 0,0015% in MM a 40 dB, sotto 0,0024% in MC a 60 dB, a 1 kHz
- Precisione RIAA: entro 0,4 dB da 20 Hz a 20 kHz
- Filtro subsonico: a 20 Hz, 18 dB per ottava
- Ingressi: RCA e XLR
- Uscite: RCA e XLR
- Alimentazione: alimentatore esterno 20 V / 3 A, rete 110-240 V
- Assorbimento: 350 mA in continua, meno di 1 W in standby
- Dimensioni (L x A x P): 206 x 72 x 200 mm, connettori compresi
- Peso: 1,6 kg, alimentatore escluso
- Finiture: nero, argento
